KEY WEST
Anderlecht, Bruselas
Mejora de la eficiencia en planificación mediante implementación de colaboración coordinada entre instalaciones, arquitectura y estructura. Ahorro de tiempos y mejora en estimación de costes de materiales.
KEY WEST
Cliente: BPI Real Estate
Localización: Anderlecht, Bruselas (Bélgica)
Año de construcción: 2018 (En progreso / Planeamiento completado)
Área: 65.000 m2
Tipo: Mixto: Residencial Privado + Oficinas + Comercial
Arquitectura: Henning Larsen Architects + A2RC Architects
Ingeniería Estructuras: SGI Groupe
Ingeniería Instalaciones: CES Contracting Engineering
52.600 m2 para viviendas, +5.000 m2 oficinas, 2.500 m2 espacio comercial

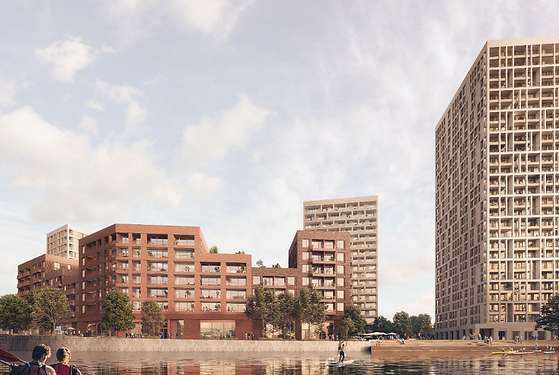

Construcción mixta entre usos residencial privado, complejo de oficinas y comercial en el corazón de Bruselas. El desarrollo contempla 6 bloques de edificios, compartiendo un aparcamiento bajo la huella de los mismos.
Dotación de grandes espacios verdes e incluso el estudio de viabilidad de incrementar la sostenibilidad mediante la utilización de Bombas de Calor Geotérmicas valoran a esta construcción como un atractivo para una ciudad más eficiente.
Ventilación - Cuarto de instalaciones de Unidad de Tratamiento de aire.
Instalación en sala técnica en cubierta de unidad de ventilación. Coordinación de elementos en espacios reducidos, contando con previsión de futuro mantenimiento y accesibilidad.
Calefacción & Refrigeración - Ejemplo tipo Calefacción y Refrigeración en oficinas.
Instalación de paneles radiantes con válvulas de 6 vías por zonas en la misma planta, permitiendo diferenciar entre modos de calefacción/refrigeración en temporadas de transición entre estaciones.
HVAC - Sala técnica climatización
Sala técnica en cubierta de bloque. Torres de refrigeración en exterior cubriendo demanda de refrigeración y Calderas a Gas aportando potencia para la demanda de calefacción. Unidad de Tratamiento de Aire en zona contigua incluyendo filtros de aire, baterías de frio y calor, baterías de humidificación, bloque de recuperación de calor y silenciadores a la salida de conductos.
Familias de elementos parametrizadas según protocolos BIM y coordinación de items de acuerdo a estándares internos y compartidos.
Familias de elementos parametrizadas según protocolos BIM y coordinación de items de acuerdo a estándares internos y compartidos.
HVAC - Calefacción y Refrigeración general en edificio de Oficinas
Vista isométrica general del conjunto de oficinas, con trazado de tuberías comunes de intercambio con sala de producción geotérmica para su aprovechamiento.
Saneamiento & Protección Contra Incendios - Esquema instalación de BIEs, Saneamiento y Pluviales
Vista isométrica típica sobre parte de uno de los componentes de la edificación. Instalación de Bies por planta y recogida de agua de lluvias en cubierta y zona de planta baja exterior.
Coordinación Instalaciones - Ejemplo tipo coordinación de instalaciones en planta sótano
Coordinación de elementos de instalaciones con disciplinas principales (Arquitectura + Estructura).
