EJEMPLO BÁSICO
Apartamento
Tipificación de apartamento en conjunto residencial. Sistemas centralizados para maximizar eficiencia energética.
APARTAMENTO
Clasificación: Ejemplo básico - Conceptual
Área: 65 m2
Tipo: Residencial Privado. Apartamento tipo
Instalaciones: Saneamiento, Fontanería, Ventilación, Calefacción, Refrigeración, Electricidad
Apartamento de aprox. 65m2, alojado en planta tipo de conjunto residencial privado.

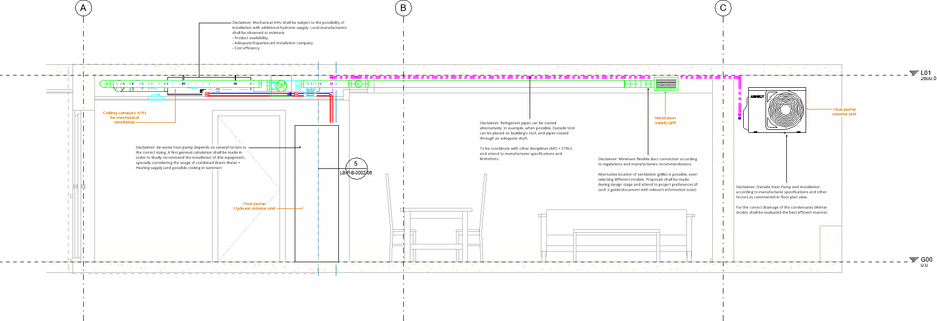

Concepto de instalaciones y sus posibilidades, con énfasis en la diversidad de soluciones desarrolladas en 3D y flujo de trabajo BIM por disciplinas.
Proyecto ejemplo de apartamento desarrollado en en flujo BIM por disciplinas. Ideado para crear un concepto enfocado en las posibilidades de instalaciones aplicables en este tipo de construcción.
Instalaciones incluidas:
- Saneamiento: Aguas separativas en residuales y pluviales. Pluviales no incluida en el concepto.

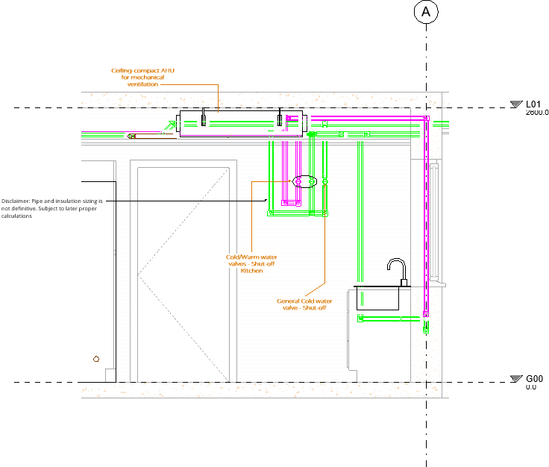

- Fontanería: Distribución en cuartos húmedos mediante colectores accesibles mediante registro en falso techo. Llave de corte general en cocina. ACS proporcionada mediante unidad interior hidrónica conectada a bomba de calor.
- Ventilación: Extracción e impulsión mecánica. Unidad de tratamiento de aire oculta en falso techo de cocina.
- Calefacción: Suelo radiante + apoyo de radiador eléctrico en cuarto de baño. Unidad de tratamiento de aire con circuito hidrónico a batería de calefacción/refrigeración para acondicionado de aire.
- Aire acondicionado: Suelo refrescante, con ciclo frío proveniente de unidad hidrónica interior. Similar a calefacción, Unidad de tratamiento de aire con circuito hidrónico a batería de calefacción/refrigeración para acondicionado de aire.
- Electricidad: Electrificación tradicional + instalación de puntos de conexión de máquinas de aire acondicionado y bomba de calor. Previsión de toma de secadora adicional en cocina.
