Edificio comercial de aprox. 1500m2, incluyendo áreas de almacén, oficinas de gestión y aseos.

​

Concepto de instalaciones y sus posibilidades, con énfasis en la diversidad de soluciones desarrolladas en 3D y flujo de trabajo BIM por disciplinas.

Proyecto ejemplo de carácter Comercial desarrollado en en flujo BIM por disciplinas. Ideado para crear un concepto enfocado en las posibilidades de instalaciones aplicables en este tipo de construcción.

​

Instalaciones incluidas:

- Saneamiento: Saneamiento en zona de baños, tanto de empleados como de clientes. Incluido saneamiento en zona rodada interior para estacionamiento de camiones.

​

- Fontanería: Agua fría en aseos. ACS instantáneo localizado junto a lavabos.

​

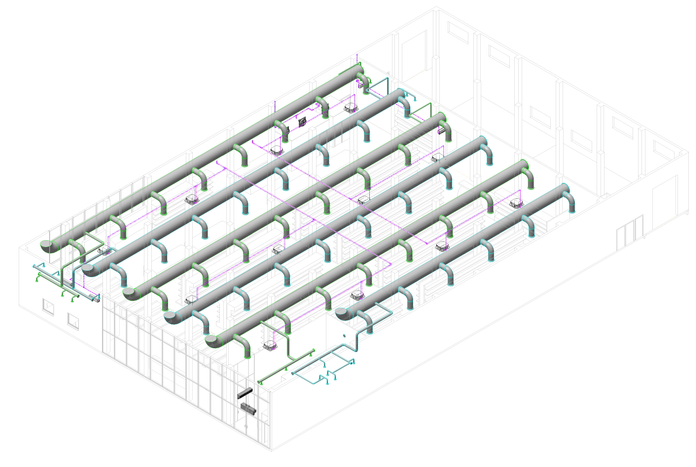

- Ventilación: Extracción e impulsión mecánica. Unidades de tratamiento de aire ubicadas en cubierta.

​​​

- Calefacción: Unidades de expansión directa mediante casetes en zona interior. Unidades split en zona de oficinas y vestuarios. Equipos de intercambio de calor con aire exterior localizados en cubierta. ​

​

- Electricidad: Cuarto técnico con alojamiento de cuadro de mando y control. Distribución mediante bandejas a lo largo de todo el edificio. Instalación fotovoltaica en cubierta.

​

- Protección contra incendios: Instalación de BIEs, sensores de humo y extintores cerca de salidas de emergencia.
